ZM31一体式钢筋扫描仪

产品概述：

 ZM31一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试，并且能准确绘制整体钢筋的分布图，快速提供高精度检测数据；主机与传感器一体式结构，携带及现场操作方便、快捷；采用多线圈结构设计，速度更快、精度更高、分辨力更强。

应用范围：

◆ 混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；

◆ 建筑房屋混凝土结构施工质量验收检测；

◆ 对桥梁、隧道等结构中钢筋检测检测；

◆ 对在建结构的安全性和耐久性进行评估；

◆ 对旧有结构进行评估、改造时对配筋量的检测。

依据标准：

◆《混凝土结构工程施工质量验收规范》GB 50204-2015

◆《混凝土结构现场检测技术标准》GBT50784-2013

◆《混凝土中钢筋检测技术规程》JGJ/T152-2008

◆《建筑结构检测技术标准》GB/T50344-2004

◆《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2006

◆《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009

特色功能：

u检测模式直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏；

u单点测量、网格扫描、波形扫描、剖面扫描四种都完全实现在测量过程中可以任意前后翻页后查看数据和图形，以及随时后退删除操作有误测试数据，便于现场测试使用；

uJGJ检测模式实现单根钢筋1-6次重复测试，自动计算平均值；

u本产品支持屏幕自动显示与钢筋平行度图像功能，能根据平行度图像调整仪器，进一步提供精度。

u网格扫描在测试过程中完全实现任意相互交错切换X轴与Y轴（即纵横坐标轴方向）测试，不影响测试数据；

u随意切换后数据及钢筋分布图会自动延续之前信息进行测试，从而提高现场测试的灵活 性。

u采用单手握机、操作设计及四轮定位方式，配有高强度耐磨轮胎，便于保护仪器磨损

u采用自动存储标定值，实现快速测量，减免检测前的每次标定工作的麻烦程序。

主要特点：

u2.8寸高分辨率彩色液晶屏（320×240像素），无论在室内外任何情况都能清晰可见检测数据；

u多线圈结构设计，速度更快、精度更高、分辨力更强；

u采用USB模式数据传输及充电，可以通过USB线即可快捷的将存储数据上传到计算机中；

u采用内置大容量锂电池，设计功耗低，在电池充满情况下正常待机16小时左右；

u数据管理模式中数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据；

u采用具有超密集筋分辨能力，解决钢筋漏判的问题；

u可配置专业独特设计的标准校准试块；

u采用主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带；

u相邻钢筋中间位置实时判断，指示灯提示，能够避开四周钢筋，便于钻孔取芯；

u仪器箱体保护内衬采用国内的阶梯及圆柱导流槽，便于仪器放入。

u配有钢筋检测软件，方便在PC机进行专业数据分析，数据处理及生成完整报告。

技术参数：

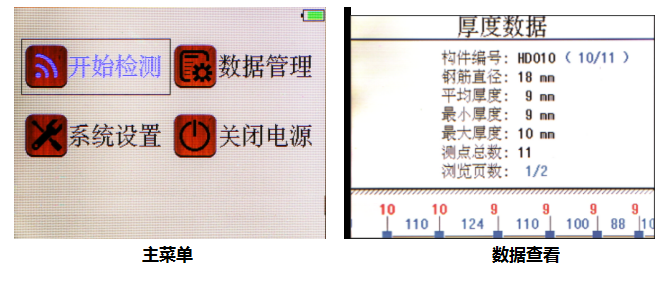

仪器界面：

标准配置：
