TR201220手持式粗糙度仪
一、产品概述
该仪器适用于生产现场,科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出,亦可与PC机进行通讯。具有测值存储及存储数据查询功能。
二、功能特点
● 高精度电感传感器;
● 可测量显示19个粗糙度参数;
● 采用DSP(数字信号处理器)进行数据处理和控制,速度快,功耗低;
● 高品质锂离子充电电池,容量高,无记忆效应,连续工作大于20小时;
● 连接时代TA220S打印机,可以打印测量参数及轮廓图形;
● 标准RS232接口,可与PC机通讯;
● 中英文菜单式操作界面;
● LCD图形显示功能;
● 传感器触针位置指示;
● 带存储功能的自动关机;
● 带有测值存储功能及存储数据查询功能;
● 带有系统自检功能;
● 可自定义系统时钟,开机时显示当前时钟,存储测量值时显示时间;
● 可测量Rk参数及显示Rk曲线图。
三、技术参数
测量参数 | Ra、Rz(ISO)、Ry、Rq、Rt、Rp、Rv、Rz(JIS)、Rmax、 R3z、RSk、RS、RSm、RPc、Rk、Rpk、Rvk、Mr1、Mr2 |
测量范围 | Ra:0.025-12.5μm |
显示范围 | Ra、Rq:0.005-16μm,Rz、Ry、Rt、Rp、Rv、Rmax、R3z、 Rz(JIS):0.02-160μm,RS、RSm:1mm,Rmr:0-100%(%Rt),Rsk:0-100% |
量程范围 | ±20μm、±40μm、±80μm |
显示分辨率 | 0.001μm |
滤波方式 | RC、PC-RC、GAUSS、D-P |
取样长度 | 0.25mm、0.8mm、2.5mm、自动 |
评定长度 | 1L-5L(可选),L为取样长度 |
测量行程长度 | 3L-7L(可选) |
驱动行程长度大值 | 17.5mm/0.71inch |
驱动行程长度小值 | 1.3mm/0.052inch |
示值误差 | ≤±10% |
示值变动性 | ≤6% |
针尖角度 | 90° |
显示方式 | 128×64点阵液晶(带背光) |
工作环境 | 温度:0ºC- 40ºC,相对湿度:<90% |
重 量 | 440g |
外型尺寸 | 140×52×48mm |

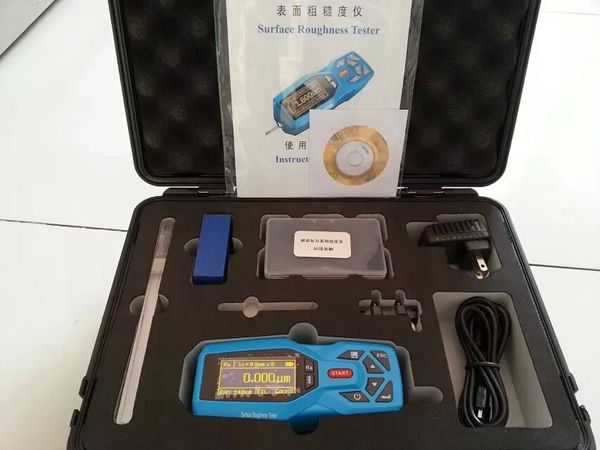

四、基本配置
主机
TS100标准传感器
电源适配器
多刻线样板
传感器护套
支架
TS110曲面传感器、TS120小孔传感器、TS130沟槽传感器、TS131深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴、PC软件
