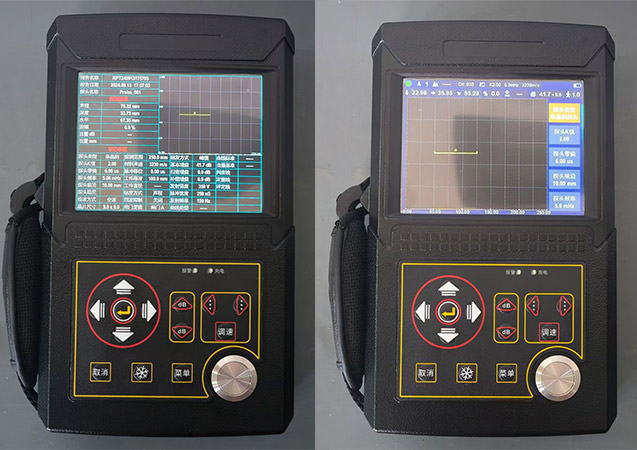

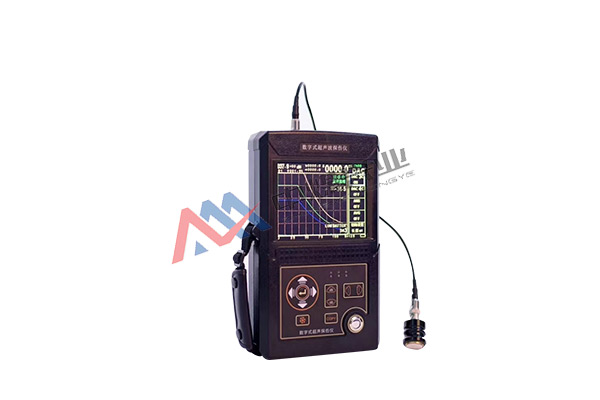

DUD950数字式超声波探伤仪
依据标准:
中华人民共和国国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89
应用范围:
它能够快速便捷、无损伤、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
仪器特点:
全中文显示,主从式菜单,并设计有快捷和数码飞梭旋轮,操作便捷。
全数字真彩色液晶显示器,可根据环境选择背景色和波形颜色,液晶亮度可自由设定。
高性能安保电池模块便于拆装,可以脱机独立充电,仪器轻小便携,单手即可以把持,经久耐用,引导行业潮流。
主要功能:
Ø 波峰记忆:实时检索缺陷高波,记录缺陷值
Ø Φ值计算:直探头锻件探伤找准缺陷高波后自动计算、显示缺陷当量尺寸
Ø 缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置
Ø 缺陷定量:缺陷当量dB 值实时显示
Ø 缺陷定性:通过回波包络波形,方便人工经验判断
Ø 曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置
Ø DAC/AVG:曲线自动生成,取样点不受限制,并可进行补偿与修正。
Ø 动态记录:检测实时动态记录波形,存储、回放
Ø 波形冻结:冻结屏幕上显示的波形,便于缺陷分析
Ø B 型扫描:实时扫查、横截面显示,可显示工件缺陷形状,使探测结果更直观。
主要技术指标:
名 称 | 技术数据 | 名 称 | 技术数据 |
扫描范围(mm) | 0 ~ 9999 | 重复发射频率(Hz) | 100~1000 |
垂直线性误差 | ≤3% | 工作方式 | 单、双、透射 |
水平线性误误差 | ≤0.2% | 数字抑制 | 0~80% |
探伤灵敏度余量 | ≥60dB(深200mmФ2平底孔) | 探头零点(μs) | 0.0 ~ 99.99 |
动态范围 | ≥32dB | 接口形式 | USB |
分辨力 | ≥40dB(2.5p20) | 工作温度(℃) | -10~50 |
频率范围(MHz) | 外型尺寸(mm) | 外型尺寸(mm) | 263×170×61 |
增益调节(dB) | 0 ~ 110 | 电源 | 锂电池,工作时间6-8h |
电噪电平 | ≤10% | 报警 | 蜂鸣报警,LED灯报警 |
材料声速(m/s) | 1000 ~ 9999 | 闸门 | 单闸门、双闸门读数 |
