C71声透法自动测桩仪
- 产品用途
- 声波透射法连续快速检测基桩完整性;
- 超声法检测混凝土内部缺陷,如不密实区域、蜂窝空洞、结合面质量、表面损伤层厚度等;
- 超声-回弹综合法检测混凝土抗压强度;
- 超声法检测混凝土裂缝深度;
- 单孔一发双收检测岩体、混凝土等非金属材料的孔壁完整性;
- 地质勘查、岩体、混凝土等非金属材料力学性能检测。
- 依据规范
- 建筑基桩检测技术规程-----------------------------------JGJ 106 -2003
- 公路工程基桩动测技术规程----------------------------JTG/T F81-01-2004
- 超声法检测混凝土缺陷技术规程----------------------------CECS 21:2000
- 超声回弹综合法检测混凝土强度技术规程--------------------CECS 02:2005
- 性能特点
- 检测效率高:能够连续进行单双通道基桩完整性检测,提升速度达60米/分钟( 20cm测距 );
- 快速、准确的声参量自动判读:实时动态波形显示,保证了检测的效率;
- 人性化的软件设计:仪器测试界面直接面向用户和工程测试现场,并且有帮助信息,用户可以方便的使用;
- 图形化显示测试结果:测试以后可以分析结果可以图形化显示,用户可以直观的观察分析结果;
- 可测试回弹值:可直接外接回弹仪进行超声回弹综合法测试,并分析结算得到混凝土的推定强度。此功能申请国家专利。
- 信号接收能力强:在无缺陷混凝土中对测穿透距离可达10米;
- 主机直接为径向换能器供电:无需外接电源,性能可靠稳定;
- 标准USB存储设备:大容量移动存储器(U盘1G);
- 内置电池供电:内置锂电池,供电时间达6h,如选配外置电池,供电时间可长达12小时,完全可满足客户野外长时间测试需求。
- 仪器便携:体积小、重量轻(约1.75kg),携带方便。
- 具备扩展功能:可扩展冲击回波法测厚功能(可用于单面测量混凝土厚度);
- 双通道自动测桩,提高测桩的效率。可以同时利用双通道进行自动测桩,大大的提升了测桩的效率。
- 功能强大的专业windows数据分析处理软件:机外数据分析软件界面友好,性能可靠,可以分析处理直接生成报告,亦可把分析结果导入word、Excel中,方便用户进行后期的数据处理。
项 目 | 技术指标 | 项 目 | 技术指标 |
主控单元 | 高性能嵌入式工控机 | 显示单元 | 640×480高亮TFT真彩液晶屏 |
操作方式 | 键盘 | 存储器 | 1G(内置)+1G(U盘) |
通用接口 | USB口 | 最大提升速度 | 60米/分钟(20cm测距) |
通道数 | 双通道 | 最大采样长度 | 64k |
触发方式 | 连续发射、外触发 | 发射电压(V) | 65、125、250、500、1000可选 |
接收灵敏度 | ≤30μv | 放大器增益 | 82dB |
放大器带宽 | 5Hz~500kHz | 采样间隔(周期) | 0.05μs~6.4μs,8档可调 |
声时精度 | 0.05μs | 幅度分辨率 | 0.39% |
供电方式 | 内置高性能锂电池,连续工作6h | 可外接回弹仪 | 是 |
外置高性能锂电池,连续工作6h(选配) | 主机尺寸(长宽高) | 260 mm×185 mm×60 mm | |
12V直流接口 | 主机重量 | 1.75 kg(含内置电池) | |
交流100V~240V、50/60Hz | 工作温度 | -10℃—+40℃ |
仪器配置
主机 | 提升装置 | 三脚架 | 径向换能器 | 信号线 | 平面换能器 |
U盘 | 盒尺 | 铝合金仪器箱 | 外配锂电池(选配) | 外接回弹仪(选配) | |

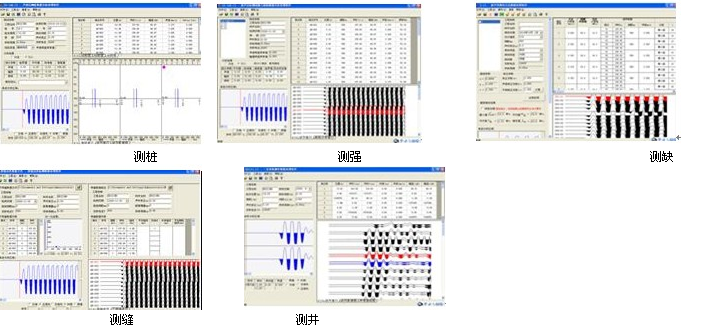

机外软件界面
机外软件包含5个模块,分别为声透法测桩、超声回弹综合法测强、超声法测缺、超声法测缝及一发双收测井,我公司机外数据处理软件功能丰富,可以进行单波分析,可以生成word报告或者把数据导入Excel等:
机内软件界面
我公司软件采用模块化设计,机内软件包含5个模块,分别为声透法测桩、超声回弹综合法测强、超声法测缺、超声法测缝及一发双收测井。在每个模块的界面设计 上,面向工程现场,用户可以方便的设置工程参数和采集参数,在采集过程中,用户可以直观的观察声速曲线变化,并且可以随时浏览数据、波形。测试完成后,用 户可以直接对检测数据进行分析处理,并且图形化的显示分析结果,使用户更加直观的观察分析结果。机内软件界面如下:

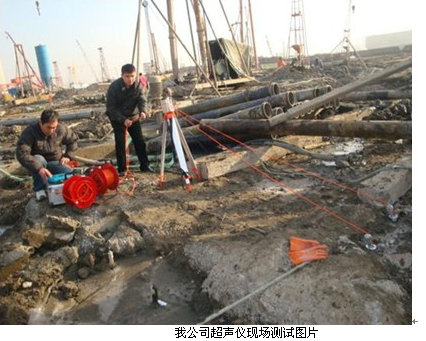

自动测桩仪的现场测试图片
